RockFoxie 2.02 - родстер для трек-дней

Recommended Posts

bileyg

Проект родстера для трек-дней. Вся информация, включая 3d модель в свободном доступе на сайте bileyg.com

post-2204-0-53845000-1369987018_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Xionox

Хороший проект, надеюсь публикации здесь будут не только в виде ссылок на сайт, но и по делу :)

Удачи!

  • Like 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
bileyg

По делу:

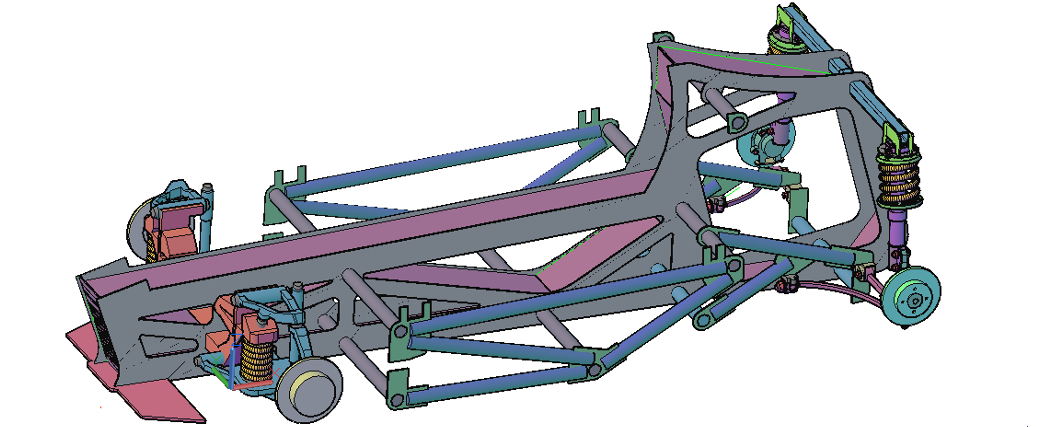

1. Конструкция рамы - вырезанные лазером/плазмой стальные детали (t=3мм). Труба d50x4(3)

2. Передняя подвеска - 2121 на стандартной балке.

3. Задняя подвеска, двигатель, трансмиссия - 2108

4. Кузов (обтекатель) - пластик + бакелитовая фанера. Форма обтекателя такова, что нет поверхностей с изгибом более чем по 1й оси.

Чтобы не нужно было использовать стеклопластик.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
bileyg

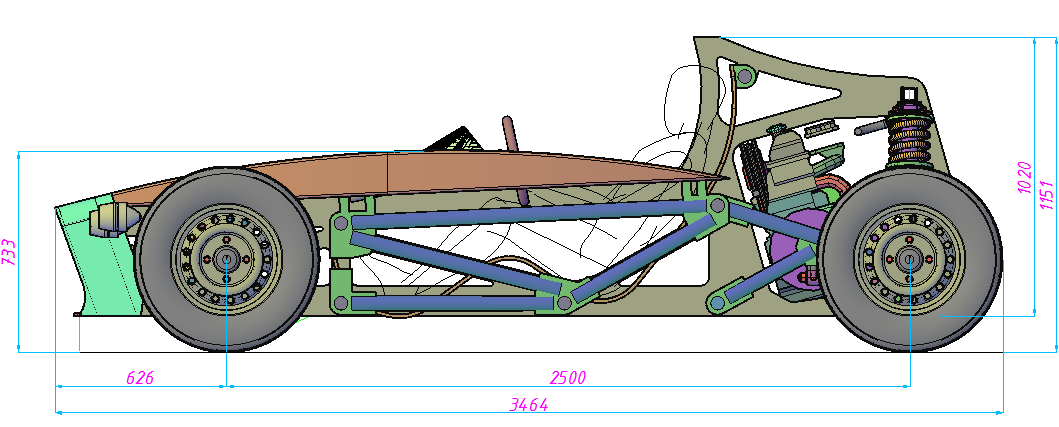

Чертеж в профиль с основными размерами:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
bileyg

В процессе создания я планирую корректировать 3d модели применяемых мной стандартных деталей на основе их реальных размеров.

Так что со временем в общем доступе должны появиться передняя и задняя подвески 1:1. Думаю такие модели будут полезны тем участникам форума, которые используют детали 2121 и 2108 в своих автомобилях.

Буду рад, если кто-то поделится установочными размерами двигателя и подвески 2108

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Xionox

Хорошо проработано, очень порадовала оригинальная проработки рамы - действительно оригинальный подход, я такого еще не встречал, очень интригующе по поводу результатов. По восьмеркиному движку - можно Сашу Жилина спросить, если он сам сюда не стукнется :)

Из мыслей

- наверное стоит перед передней осью продольные пластины рамы слделать меньшей плоскости, чтобы обеспечить сминаемую зону

- высокая рама не будет ли мешать локтю водителя, когда он с КПП будет работать? Может вниз уйти по тем же пластинам (или еще выше в верх)?

- опору макферсона сзади нужно делать фермой - просто "палка" не выдержит

  • Like 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
костясам

на передней балке нет упоров вверх.она согнётся скоро.пружины сразу менять на более слабые,но неподрессореная часть тяжёлая будет для лёгкой машины.про зад и легко сминаемыё зоны уже написано.но главное на мой взгляд,что надо проработать раму в центре.ничто не мешает верхнюю балку сделать на уровне головы или выше,причём её можно будет делать гораздо тоньше.

  • Like 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
bileyg

Спасибо за советы и за оценку. Действительно, над рамой еще нужно работать. Согласен также, что верхняя опора Макферсона, как, впрочем, и нижняя... слабоваты. Буду искать решения и обязательно публиковать их здесь. Рама нуждается в расчете методом конечных элементов - расчет центрального хребта я попытаюсь сделать сам, а вот раму в целом моей программе уже не потянуть. Нужен SolidWorks.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
bileyg

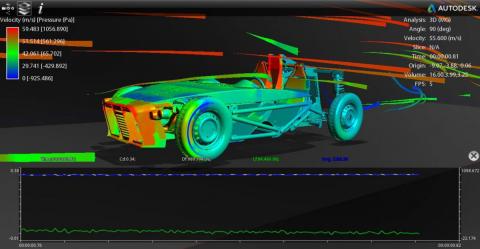

Результаты аэродинамических испытаний в Autodesk Falcon:



Cd = 0.34 — коэффициент лобового сопротивления
Df = 989.794N = 100,9кГ — сила аэродинамического сопротивления.
Lf = 84.466N = 8,6кГ — подъемная сила.
Vmax = 59.483 м/с — максимальная скорость воздушного потока.
Pmax = 1056.890 Па — максимальное давление воздушного потока.



Результатами я доволен, тем более, что это продувка текущей - очень сырой версии. Потенциал еще есть.

Несколько более подробно на сайте: http://bileyg.com/rockfoxie-2-02/rf-2-02-aerodynamics

post-2204-0-32405200-1370441152_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
